Вытяжной модуль — часть сборной варочной системы
В этой подборке представлены два узла BORA Classic 2.0. Они забирают испарения рядом с посудой и содержат центральное управление системой. Это стационарная конструкция: воздухозабор находится у варочной зоны, а корпус и подключение занимают место под столешницей. Выдвигающейся вверх башни у CKA2 и CKA2AB нет.
Цена модуля не является ценой готовой системы с панелями и вентиляцией. Помимо него нужны совместимые варочные модули, вентилятор и выбранная трасса воздуха. Для рециркуляции добавляется блок очистки от запахов. Состав отличается от готовой варочной панели, у которой вытяжка уже объединена с зоной нагрева в одном приборе.
Какие панели можно расположить рядом
К одному вытяжному модулю подключают до двух панелей Classic 2.0. Например, CKFI с прямоугольными индукционными зонами и объединением зон можно сочетать с нержавеющим грилем Tepan CKT. Для обычной индукционной готовки есть CKI, для специального индукционного вока — CKIW. В линейке также предусмотрены электрические HiLight CKCH/CKCB и газовый CKG.
Выбор определяется посудой и блюдами: большая утятница, привычные кастрюли, готовка на стальной жарочной поверхности или вок требуют разных зон. Наличие модуля в линейке изготовителя не подтверждает его наличие в магазине — конкретный состав и поставку нужно согласовать.
Панели другой системы или другого производителя не становятся совместимыми только из-за похожей ширины. Classic 2.0 использует собственные управление и связь между узлами. Для газового CKG дополнительно проверяют версию программного обеспечения, подвод газа, вентиляцию и допустимую компоновку.
Чем отличаются CKA2 и CKA2AB
| Модуль | Исполнение | Общее назначение |
|---|---|---|

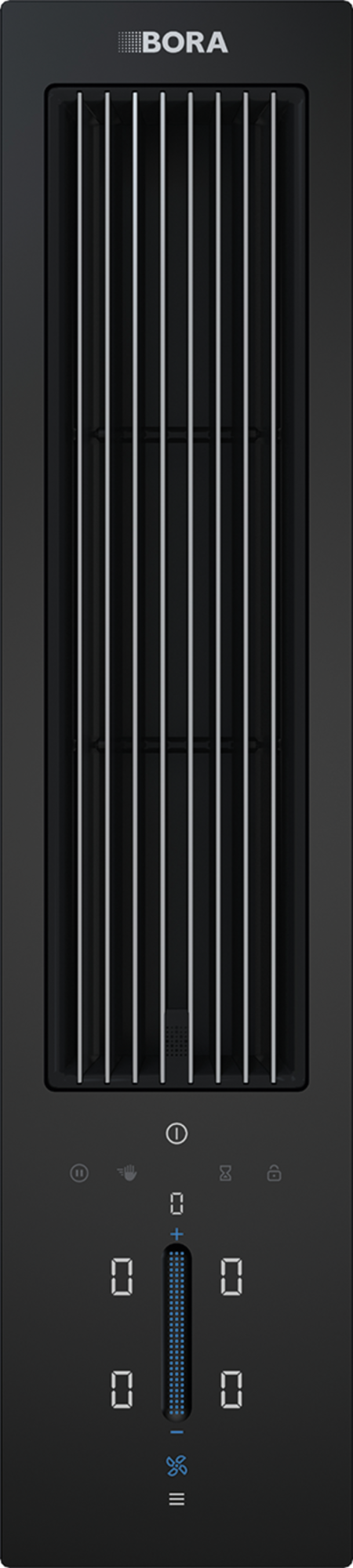

| BORA CKA2 | Стандартное исполнение Classic 2.0 с впускной насадкой CKAED | Вытяжной узел и центральное сенсорное управление совместимыми варочными модулями |
| BORA CKA2AB All Black | Исполнение с чёрной впускной насадкой CKAEDAB All Black | Та же архитектура системы; выбор при согласовании видимых элементов с варочной зоной |
У обоих корпус 439 × 190 × 515 мм в порядке ширина × высота × глубина, управление sControl+, пять обычных уровней вытяжки и усиленный режим P. Для них предусмотрены автоматическое управление, работа после окончания готовки, блокировка для очистки и индикация ресурса рециркуляционного фильтра.
Назначение и состав модуля указаны в общем заводском листе CKA2/CKA2AB. В нём дополнительные вентилятор, шумоглушитель, фильтр и воздуховод описаны как элементы, которыми комплектуют систему под выбранный режим.
Сначала решите, куда пойдёт воздух
| Режим | Путь воздуха | Что нужно заложить |
|---|---|---|
| Отвод | Жировой фильтр → вентилятор → воздуховод → допустимый выход наружу | Совместимый вентилятор, трассу Ecotube, необходимые соединения и приток воздуха. Угольный фильтр запахов для такой схемы не требуется |
| Рециркуляция | Жировой фильтр → вентилятор → фильтр запахов → возврат в кухню | Совместимый блок фильтрации, место для его обслуживания и свободный выход очищенного воздуха обратно в помещение |
Рециркуляция помогает очищать воздух от жира и запахов, но не выводит влагу из помещения. Обычная вентиляция кухни остаётся необходимой. Очищенный воздух нельзя запирать в глухом цоколе.
По монтажной инструкции, для каждого вытяжного модуля в рециркуляционной схеме требуется свободное сечение возврата не менее 500 см²; при газовых панелях — не менее 1000 см². Это площадь действующего прохода воздуха. У декоративной решётки нужно учитывать перекрытие ламелями, а не только внешний размер рамки.
При отводе заранее проверяют допустимое подключение, приток, длину и повороты трассы. Если в доме есть камин, котёл или другой прибор, который берёт воздух из помещения, совместную работу оценивает специалист. Подключение вытяжки к занятому дымоходу не является допустимым готовым решением.
Для Classic 2.0 изготовитель предписывает элементы BORA Ecotube и не допускает гибкие тканевые шланги. Требуемое минимальное сечение в инструкции —176 см², сопоставимое с круглым каналом 150 мм. Длинную или сложную трассу рассчитывают вместе с вентилятором и шумоглушителем, а не по одной паспортной цифре расхода.
Вырез делают под всю комбинацию, а не под корпус 439 мм
Ширина 439 мм относится к модулю с расположенными под столешницей частями. Видимый воздухозабор значительно уже, а общий вырез определяется набором варочных панелей. Перед резкой столешницы должны быть известны полный состав, положение модулей и способ установки.
| Установка | Размеры выреза, мм | Что дополнительно проверить |
|---|---|---|
| Накладная | Основной вырез 752 × 495, допуск ±2 | Опору, герметизацию торцов, материал столешницы и отступы по полному чертежу |
| Вровень со столешницей | Основной вырез 752 × 495 и наружная выборка 776 × 519, допуск ±2 | Выборку под стекло глубиной 7 +0,5; радиусы и возможность обработки материала. Эти цифры относятся только к указанной комбинации |
В приведённой схеме используется столешница толщиной 10–40 мм, глубина рабочей поверхности от 600 мм; BORA рекомендует отступ от передней кромки до выреза не менее 50 мм. Для другого числа модулей размеры меняются. Окончательное задание мебельщику берут из монтажного руководства Classic 2.0.
Под столешницей тоже нужен полноценный проект
Для схемы с двумя панелями и одним вытяжным модулем изготовитель указывает шкаф шириной от 800 мм. Глубина зависит от состава: пример с плоским шумоглушителем USDF рассчитан на глубину от 600 мм, с круглым USDR50 — от 720 мм. Высота самого вытяжного корпуса 190 мм не описывает место, необходимое для вентилятора, каналов и обслуживания.
Ящики может потребоваться укоротить. Полки и ящики должны сниматься для доступа к системе; защитное дно, если оно предусмотрено, оставляет вентиляционный зазор по инструкции. Для рециркуляции нужен доступ к сменному фильтру.
Под этой системой нельзя произвольно размещать духовку, посудомоечную машину или холодильник. Руководство Classic 2.0 запрещает установку над перечисленной техникой. Разрешение для другого семейства BORA не переносится на CKA2.
Варочные панели имеют собственное питание, а управление связывается с вытяжным узлом. Паспортные 550 Вт для вытяжной части не являются суммарной мощностью варочной комбинации. Для выбранных панелей электрик отдельно проверит подключаемую мощность и существующие линии.
Как оценить шум, автоматику и обслуживание
Сравнивайте одинаковые показатели на одинаковой скорости
В заводском листе CKA2, на который также ссылается страница CKA2AB, указаны 239 м³/ч на минимальной обычной скорости,559 м³/ч на максимальной обычной и 591 м³/ч в усиленном режиме. Фактическая работа вашего комплекта зависит от вентилятора, каналов и фильтрации.
Для этих режимов звуковая мощность LWA составляет соответственно 45,65 и 66 дБ. Отдельно приведено звуковое давление LpA:32,52 и 53 дБ. Сравнивать минимальные 32 дБ давления с максимальными 66 дБ мощности как один диапазон некорректно. Для кухни-гостиной полезнее оценить звук на рабочей скорости и расположение вентилятора с шумоглушителем.
Автоматика следует за варочными зонами
sControl+ управляет совместимыми панелями и вытяжкой. В автоматическом режиме мощность вытяжки меняется в зависимости от выбранных уровней нагрева; это не обещание отдельного датчика, который сам оценивает качество воздуха. Настройку можно корректировать вручную.
После готовки вытяжка продолжает работу на сниженной мощности и затем выключается. В текущем руководстве для программной версии 03.00 по умолчанию указаны 20 минут, с настройкой 10–30 минут. Возможности конкретного установленного комплекта сверяют по его версии и инструкции.
Жировой фильтр и фильтр запахов обслуживают по-разному

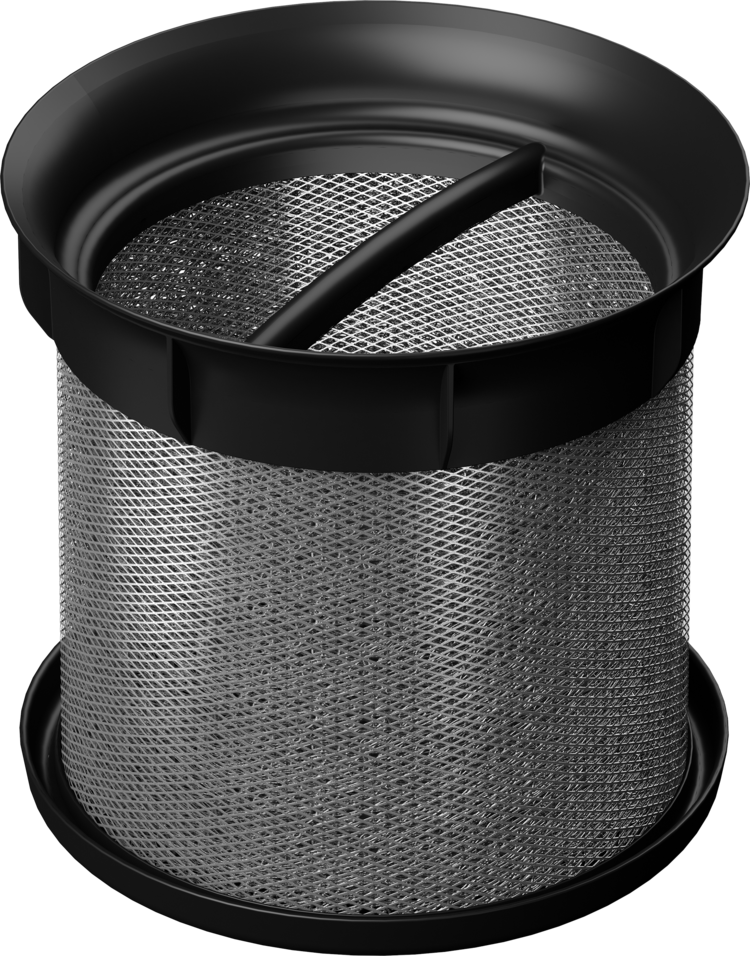

Впускную насадку и жировой блок очищают после особенно жирной готовки и минимум раз в неделю. Насадка, стальной фильтр и поддон разбираются для мытья; в посудомоечной машине инструкция разрешает программу не выше 65 °C. Абразивы, пароочиститель и агрессивные средства для духовок для такого ухода не подходят.

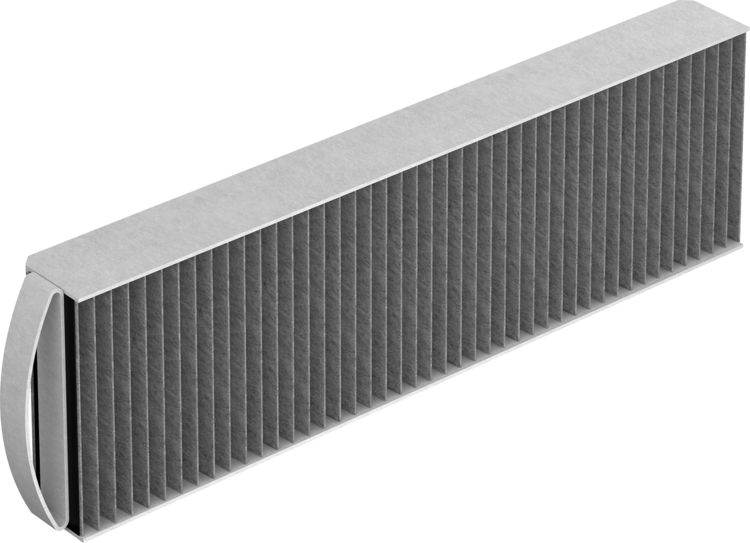

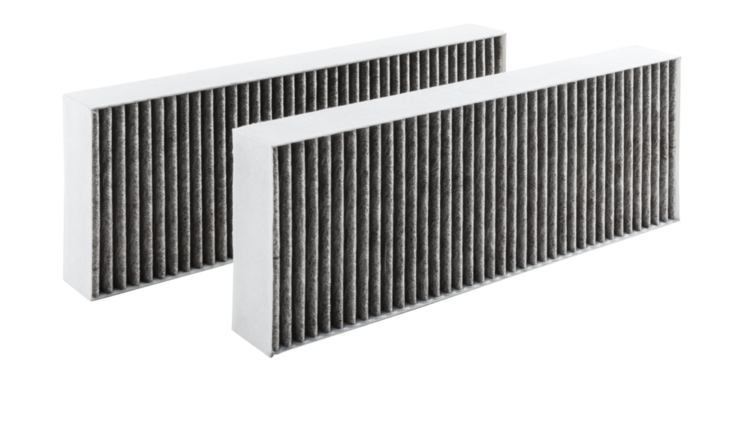

Угольный фильтр рециркуляции находится в отдельном блоке. Его тип задаётся в настройках системы, а ресурс контролируется индикатором. В текущем руководстве описаны ULBF на 300 часов и ULB3X на 600 часов. Это разные варианты: календарный срок, способ замены и возможность обслуживания берут из документа выбранного фильтра. Мыть или прогревать любой угольный фильтр по общей рекомендации нельзя.
После замены расходника сбрасывают соответствующий индикатор. Если воздух возвращается в шкаф, проход перекрыт или фильтр давно требует замены, увеличение скорости не исправит устройство всей системы. Порядок ухода приведён в руководстве Classic 2.0.
Согласуйте полный комплект и стоимость
- Вытяжной узел: CKA2 или CKA2AB, его контроллер, насадка и жировой блок — по подтверждённой поставке.
- Варочная часть: выбранные совместимые панели Classic 2.0, их положение и питание.
- Движение воздуха: вентилятор, шумоглушитель, элементы Ecotube, соединения и предусмотренный выход.
- Для рециркуляции: согласованный блок очистки от запахов и расходник, свободный возврат воздуха в помещение.
- Мебель и работы: подготовка выреза, крепление, вентиляция, доступ к обслуживанию, доставка, подъём и монтаж.
Если комплект уже есть, передайте точные коды имеющихся узлов и фотографию таблички. Это поможет подобрать замену или расходник без покупки неподходящего элемента. Набор для другого поколения Classic или Professional не следует считать совместимым по одному названию BORA.
Подготовьте список для подбора
Выберите известные параметры. Кнопка составит список для копирования и обсуждения с магазином; заказ и окончательный расчёт выполняются после проверки проекта.
Другую технику этой марки можно посмотреть в разделе BORA, а решения с объединёнными зонами нагрева и вытяжкой — сравнить среди варочных панелей. Для всей кухни пригодится подбор комплекта техники.
По опубликованным условиям магазина, заказ от 29 990 рублей доставляется бесплатно в пределах МКАД, подъём рассчитывается отдельно; за МКАД указана доплата 60 рублей за километр. Итог доставки, стоимость монтажа, способ оплаты и гарантийные документы подтвердите до оформления.
Вопросы перед заказом системы
Можно купить только CKA2 и поставить рядом обычную панель?
CKA2 — центральный узел Classic 2.0, рассчитанный на совместимые панели этой системы. Другую панель нельзя считать совместимой по внешнему размеру. Состав управления, вентилятора и каналов также проверяется отдельно.
В CKA2AB поднимается воздухозабор?
Нет, это стационарный модуль у варочной зоны. All Black обозначает исполнение с чёрной впускной насадкой.
Вентилятор и фильтр уже входят в цену на странице?
В подборке указаны модули CKA2/CKA2AB. Состав конкретного предложения нужно подтвердить: требуемые вентилятор, воздуховод, шумоглушитель и фильтр для рециркуляции подбирают к проекту. Цена отдельного модуля не равна полной стоимости системы.
Почему под корпус 439 мм нужен более широкий шкаф?
Планируется вся варочная комбинация, а не только корпус вытяжки. Для двух панелей с одним вытяжным модулем изготовитель указывает шкаф от 800 мм и отдельный общий вырез.
При рециркуляции можно закрыть цоколь полностью?
Нужен свободный возврат воздуха в кухню. В инструкции указано не менее 500 см² на модуль, при газовых панелях —1000 см². Влагу из помещения рециркуляционный фильтр не удаляет.
Можно поставить духовку прямо под Classic 2.0?
Для этой системы руководство запрещает установку над духовкой. Перестройте компоновку по полной схеме; разрешение для другой модели BORA не подтверждает такую установку CKA2.
